Kelebihan dan Kekurangan Topologi Jaringan

Kelebihan dan Kekurangan Topologi Jaringan - Topologi adalah istilah yang digunakan dalam jaringan komputer untuk menguraikan cara bagaimana suatu komputer terhubung ke komputer lainnya


1. Topologi Ring

Kelebihan Topologi Ring
• Menghubungkan secara langsung dua perangkat dalam jaringan.
• Identifikasi kerusakan mudah karena sinyal data selalu bergerak lurus dari perangkat pengirim sampai perangkat tujuan.
• Dalam proses instalasi dan rekonfigurasi secara fisik maupun ligik mudah karena terhubung satu dan hanya satu dengan oerangkat lainnya.
Kekurangan Topologi Ring
• Sinyal akan semakin melemah apabila jarak yang di tempuh untuk mencapai tujuan semakin jauh.
• Untuk mengatasinya maka dilengkapi repeater.
• Tidak berfungsinya satu link akan mempengaruhi link lainnya.











2. Topologi Bus


Kelebihan Topologi Bus
• Topologi yang banyak di gunakan di awal penggunaan jaringan computer karena topologi yang paling sederhana di banding dengan topologi lainnya.
• Komputer di hubungkan antara satu dengan lainnya dengan membentuk seperti barisan melalui satu single kabel.
Kekurangan Topologi Bus
• Hanya satu computer yang dapat mengirimkan data yang berupa sinyal elektronik ke semua computer dalam jaringan tsb,dan di terima oleh satu computer yang di tuju.
• Oleh karena hanya satu computer saja yang dapat mengirimkan data dalam satu saat jumlah computer sangat berpengaruh dalam unjuk kerja.
• Semakin banyak jumlah computer semakin banyak computer akan menunggu giliran untuk bias mengirim data dan efeknya untuk kerja jaringan akan menjadi lambat.
• Sinyal yang di kirimkan oleh satu computer akan di kirim keseluruh jaringan dari ujung satu sampai ujung lainnya.
• Jika kabel terputus maka semua jaringan computer terganggu dan tidak bias berkomunikasi satu dengan yang lainnya.




3. Topologi Mesh Adalah suatu bentuk hubungan antar perangkat dimana setiap perangkat terhubung secara langsung dengan perangkat lainnya yang ada di dalam jaringan.


Kelebihan Topologi Mesh
• Dapat berkomunikasi langsung dengan perangkat tujuan.
• Data dapat di kirim langsung ke computer tujuan tanpa harus melalui computer lainnya lebih cepat.Satu link di gunakan kusus untuk berkomunikasi dengan computer yang di tuju.
• Memiliki sifat Robust, yaitu Apabila terjadi gangguan pada koneksi komputer A dengan komputer B karena rusaknya kabel koneksi (links) antara A dan B, maka gangguan tersebut tidak akan mempengaruhi koneksi komputer A dengan komputer lainnya.
• Mudah dalam proses identifikasi permasalahan pada saat terjadi kerusakan koneksi antar komputer.
Kekurangan Topologi Mesh
• Setiap perangkat harus memiliki I/O port. Butuh banyak kabel sehingga butuh banyak biaya.
• Instalasi dan konfigurasi lebih sulit karena computer yang satu dengan yang lain harus terkoneksi secara langsung.

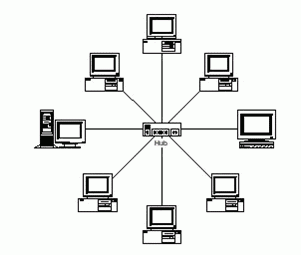

4. Topologi Star
Kelebihan Topologi Star
• Topologi star tidak langsung terhubung satu sama lain tetapi melalui perangkat pusat pengendali yang di sebut HUB.
• Kabel yang di butuhkan hanya sebanyak computer dalam jaringan dan I/O cukup hanya satu di setiap computer,kabel link dan port I/O lebih sedikit dan biaya lebih sedikit dari pada topologi mesh.
• Memiliki sifat robustness yaitu jika satu link rusak maka hanya pada computer yang berada pada link tsb.
Kelemahan Topologi Star
• Kondisi HUB harus tetap dalam kondisi baik, kerusakan HUB berakibat lumpuhnya seluruh link dalam jaringan sehingga computer tidak dapat saling berkomunikasi.







5. Topologi Tree

Kelebihan Topologi Tree
• Seperti topologi star perangkat terhubung pada pusat pengendali /HUB.
• Tetapi HUB dibagi menjadi dua,central HUB,dan secondary HUB
• Topologi tree ini memiliki keunggulan lebih mampu menjangkau jarak yang lebih jauh dengan mengaktifkan fungsi Repeater yang dimiliki oleh HUB.
Kelemahan Topologi Tree
• Kabel yang digunakan menjadi lebih banyak sehingga diperlukan perencanaan yang matang dalam pengaturannya , termasuk di dalamnya adalah tata letak ruangan.
